Trazar representación gráfica

Desde R2023a

Sintaxis

show(graph)

show(graph,Parent=ax)

axHandle = show(___)

Descripción

show(graph) traza la representación gráfica.

show(graph,Parent=ax) especifica los ejes en los que se trazará la representación gráfica.

axHandle = show(___) devuelve el controlador de ejes del gráfico de representación, además de cualquier combinación de argumentos de entrada de sintaxis anteriores.

Ejemplos

Crear un objeto navGraph con tablas de estado y vínculo

Cargar datos para estados y enlaces.

load navGraphData.mat

Crear tablas de estados y enlaces.

stateTable = table(data.states,data.names,data.numLanes, ...
    VariableNames=["StateVector","Name","Lanes"]);
linkTable = table(data.links,data.linkWt,data.curvature, ...
    VariableNames=["EndStates","Weight","Curvature"]);

Crea un objeto navGraph a partir de las tablas de estado y vínculo.

graphObj = navGraph(stateTable,linkTable);

Crea una copia profunda del objeto navGraph.

graph2 = copy(graphObj)

graph2 =
  navGraph with properties:

           States: [8×3 table]
            Links: [7×3 table]
    LinkWeightFcn: @nav.algs.distanceEuclidean

Visualice el objeto navGraph.

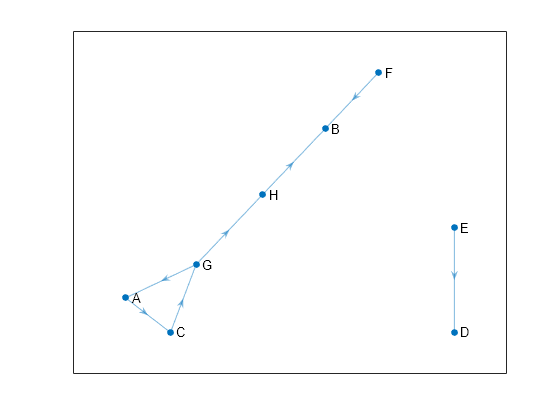

show(graphObj)

Encuentre los ID de enlace de dos pares de estados. La función devuelve el ID del enlace para el par de estados ["G","A"]. Sin embargo, devuelve 0 como ID de enlace para el par de estados ["C","D"] ya que el enlace no existe en el objeto navGraph.

linkIDS = findlink(navGraphObj,["G","A"; "C","D"])

linkIDS = 2×1

     5
     0

Argumentos de entrada

graph — Objeto gráfico

objeto navGraph

Objeto gráfico, especificado como un objeto navGraph.

Ejemplo: show(graph)

Ejemplo: axHandle = show(graph);

ax — Ejes sobre los que trazar la representación gráfica.

objeto Axes

Ejes en los que se trazará la representación gráfica, especificados como un objeto Axes.

Ejemplo: show(graph,Parent=ax)

Ejemplo: axHandle = show(graph,Parent=ax);

Argumentos de salida

axHandle — Controlador de ejes del gráfico de representación gráfica

objeto Axes

Controlador de ejes del gráfico de representación, devuelto como un objeto Axes.

Historial de versiones

Introducido en R2023a
