gauspuls

Pulso RF sinusoidal modulado por gaussiana

Descripción

yi = gauspuls(t,fc,bw) devuelve un pulso rf sinusoidal modulado gaussiano de amplitud unitaria en los tiempos indicados en la matriz, con una frecuencia central en hercios y un ancho de banda fraccionariotfcbw

yi = gauspuls(t,fc,bw,bwr) devuelve un pulso RF gaussiano en fase infásico de amplitud unitaria con un ancho de banda fraccionario de la medida en un nivel de dB con respecto al pico de señal normalizado.bwbwr

[yi,yq] = gauspuls(___) también devuelve el pulso de la cuadratura. Esta sintaxis puede incluir cualquier combinación de argumentos de entrada de sintaxis anteriores.

[yi,yq,ye] = gauspuls(___) devuelve la envolvente de la señal RF.

ejemplo

tc = gauspuls('cutoff',fc,bw,bwr,tpe) devuelve el tiempo de corte en el que la envolvente del pulso final cae por debajo de dB con respecto a la amplitud de la envolvente máxima.tctpe

Ejemplos

contraer todo

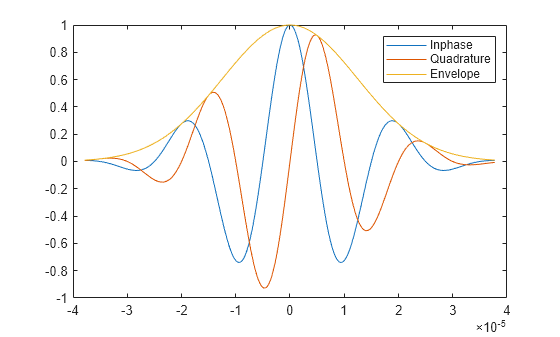

Trazar un pulso de RF gaussiano de 50 kHz con 60% de ancho de banda, muestreado a una velocidad de 10 MHz. Truncar el pulso donde la envolvente cae 40 dB por debajo del pico. También trazar el pulso de cuadratura y la envolvente de señal RF.

tc = gauspuls('cutoff',50e3,0.6,[],-40);  t = -tc : 1e-7 : tc;  [yi,yq,ye] = gauspuls(t,50e3,0.6);   plot(t,yi,t,yq,t,ye) legend('Inphase','Quadrature','Envelope')

Argumentos de entrada

contraer todo

Vector de valores de tiempo en los que se calcula el pulso RF gaussiano de amplitud unitaria.

Tipos de datos: single | double

Frecuencia central de los pulsos sinusoidales modulados por Gaussian, especificados como un escalar positivo real expresado en Hz.

Ancho de banda fraccionario de los pulsos sinusoidales modulados por Gaussian, especificado como un escalar positivo real.

Nivel de referencia de ancho de banda fraccionario de los pulsos sinusoidales modulados por Gaussian, especificados como un escalar negativo real. indica un nivel de referencia menor que la amplitud de la envolvente del pico (unidad).bwr El ancho de banda fraccionario se especifica en términos de relaciones de potencia. Esto corresponde al punto expresado en proporciones de magnitud.-3 dB

Nivel de envolvente de pulso final, especificado como un escalar negativo real en dB. Indica un nivel de referencia menor que la amplitud de la envolvente de pico (unidad).tpe

Argumentos de salida

contraer todo

Pulso sinusoidal modulado gaussiano en fase, devuelto como vector de amplitud unitaria en los tiempos indicados por el vector de tiempo.t

Pulsas sinusoidales moduladas por Gaussian en cuadratura, devueltas como vector de amplitud unitaria en los tiempos indicados por el vector de tiempo.t

Sobre de señal RF de amplitud unitaria a los tiempos indicados por el vector de tiempo.t

El tiempo de corte en segundos en el que la envolvente del pulso final cae por debajo de dB con respecto a la amplitud de la envolvente máxima.tpe

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante MATLAB® Coder™.

Consulte también

| | | | | | | | |

Introducido antes de R2006a
