phasez

Respuesta de fase del filtro digital

Sintaxis

[phi,w] = phasez(b,a,n)
[phi,w] = phasez(sos,n)
[phi,w] = phasez(d,n)
[phi,w] = phasez(...,n,'whole')
phi = phasez(...,w)
[phi,f] = phasez(...,n,fs)
phi = phasez(...f,fs)
[phi,w,s] = phasez(...)
phasez(...)

Descripción

[phi,w] = phasez(b,a,n) Devuelve el vector de respuesta de fase sin envolver del punto, en radianes y el vector de frecuencia, en radianes/muestra para los coeficientes de filtro especificados en y.nphiwba Los valores del vector de frecuencia, oscilan entre 0 y.wπ Si se omite, la longitud del vector de respuesta de fase tiene como valor predeterminado 512.n Para obtener los mejores resultados, establezca un valor mayor que el orden de filtro.n

[phi,w] = phasez(sos,n) Devuelve la respuesta de fase sin envolver para la matriz de secciones de segundo orden,. es una matriz de-por-6, donde el número de secciones,, debe ser mayor o igual que 2.sossosKK Si el número de secciones es menor que 2, considera que la entrada es el vector de numerador,.phasezb Cada fila de corresponde a los coeficientes de un filtro de segundo orden (Biquad).sos La fila TH de la matriz corresponde a.isos[bi(1) bi(2) bi(3) ai(1) ai(2) ai(3)]

[phi,w] = phasez(d,n) Devuelve la respuesta de fase sin envolver para el filtro digital,.d Se utiliza para generar según las especificaciones de frecuencia-respuesta.designfiltd

[phi,w] = phasez(...,n,'whole') Devuelve la frecuencia y los vectores de respuesta de fase sin envolver evaluados en puntos espaciados equitativamente alrededor del círculo de la unidad de 0 a 2 radianes/muestra.nπ

phi = phasez(...,w) Devuelve la respuesta de fase sin envolver en radianes en las frecuencias especificadas en (radianes/muestra).w Las frecuencias son normalmente entre 0 y.π El vector debe tener al menos dos elementos.w

[phi,f] = phasez(...,n,fs) devuelven el vector de fase sin envolver en radianes y el vector de frecuencia en hercios.phi El vector de frecuencia oscila entre 0 y la frecuencia Nyquist,.fs/2 Si se utiliza la opción, el vector de frecuencia oscila entre 0 y la frecuencia de muestreo.'whole'

phi = phasez(...f,fs) devuelven la respuesta de fase en radianes a las frecuencias especificadas en el vector (en hercios) utilizando la frecuencia de muestreo (en hercios).ffs El vector debe tener al menos dos elementos.f

[phi,w,s] = phasez(...) devolver información de trazado, donde es una matriz de estructura con campos que puede cambiar para mostrar diferentes trazados de respuesta de frecuencia.s

phasez(...) sin argumentos de salida traza la respuesta de fase del filtro. Si introduce los coeficientes de filtro o la matriz de secciones de segundo orden, se utiliza la ventana de la figura actual. Si introduce a, la respuesta del paso se muestra en.digitalFilterfvtool

Nota

Si la entrada es de precisión única, la respuesta de fase se calcula mediante la aritmética de precisión simple.phasez La salida, es de precisión única.phi

Ejemplos

contraer todo

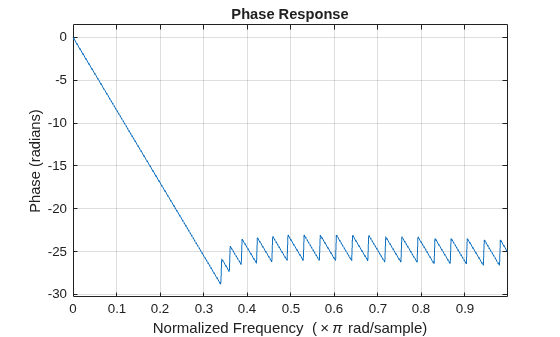

Se utiliza para diseñar un filtro FIR de orden 54, frecuencia de corte normalizadadesignfilt

<math display="block">
<mrow>
<mn>0</mn>
<mo>.</mo>
<mn>3</mn>
<mi>π</mi>
</mrow>
</math>
rad/s, ondulación de banda de paso 0,7 dB, y atenuación de banda de stopband 42 dB. Utilice el método de los mínimos cuadrados restringidos. Visualice la respuesta de fase del filtro.

Nf = 54; Fc = 0.3; Ap = 0.7; As = 42;  d = designfilt('lowpassfir','CutoffFrequency',Fc,'FilterOrder',Nf, ...                'PassbandRipple',Ap,'StopbandAttenuation',As, ...                'DesignMethod','cls'); phasez(d)

Diseñe el mismo filtro utilizando.fircls1 Tenga en cuenta que utiliza unidades lineales para medir la ondulación y atenuación.fircls1

pAp = 10^(Ap/40); Apl = (pAp-1)/(pAp+1);  pAs = 10^(As/20); Asl = 1/pAs;  b = fircls1(Nf,Fc,Apl,Asl); phasez(b)

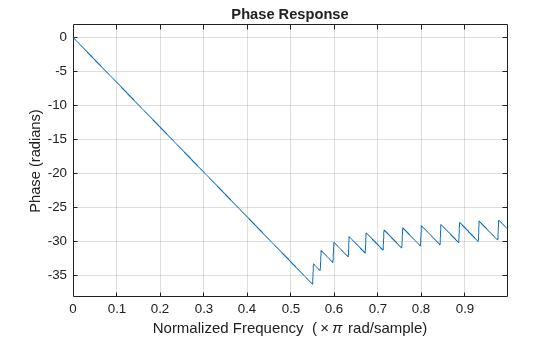

Diseñe un filtro de equiondulación baja con frecuencia de banda de paso normalizada

<math display="block">
<mrow>
<mn>0</mn>
<mo>.</mo>
<mn>4</mn>
<mn>5</mn>
<mi>π</mi>
</mrow>
</math>
rad/s, frecuencia de banda de detención normalizada
<math display="block">
<mrow>
<mn>0</mn>
<mo>.</mo>
<mn>5</mn>
<mn>5</mn>
<mi>π</mi>
</mrow>
</math>
rad/s, ondulación de banda de paso 1 dB, y atenuación de banda de stopband 60 dB. Visualice la respuesta de fase del filtro.

d = designfilt('lowpassfir', ...                'PassbandFrequency',0.45,'StopbandFrequency',0.55, ...                'PassbandRipple',1,'StopbandAttenuation',60, ...                'DesignMethod','equiripple'); phasez(d)

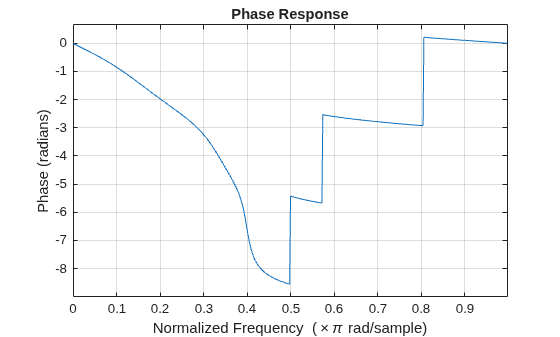

Diseñe un filtro IIR de paso bajo elíptico con frecuencia de banda de paso normalizada

<math display="block">
<mrow>
<mn>0</mn>
<mo>.</mo>
<mn>4</mn>
<mi>π</mi>
</mrow>
</math>
rad/s, frecuencia de banda de detención normalizada
<math display="block">
<mrow>
<mn>0</mn>
<mo>.</mo>
<mn>5</mn>
<mi>π</mi>
</mrow>
</math>
rad/s, ondulación de banda de paso 1 dB, y atenuación de banda de stopband 60 dB. Visualice la respuesta de fase del filtro.

d = designfilt('lowpassiir', ...                'PassbandFrequency',0.4,'StopbandFrequency',0.5, ...                'PassbandRipple',1,'StopbandAttenuation',60, ...                'DesignMethod','ellip'); phasez(d)

Introducido antes de R2006a
