addEgo

Agregar cuerpos del ego a la lista de cápsulas

contraer todo en la página

Sintaxis

addEgo(capsuleListObj,egoStruct)
status = addEgo(capsuleListObj,egoStruct)

Descripción

addEgo(capsuleListObj,egoStruct) agrega uno o más cuerpos de ego a la lista de cápsulas dinámicas 2-D con los valores de ID, estado y geometría especificados en egoStruct.

ejemplo

status = addEgo(capsuleListObj,egoStruct) además devuelve un indicador de si cada cuerpo de ego especificado fue agregado, actualizado o duplicado.

Ejemplos

contraer todo

Abrir script en vivo

Construya una ruta del cuerpo del ego y mantenga los estados de obstáculo utilizando el objeto dynamicCapsuleList. Visualice los estados de todos los objetos del entorno en diferentes marcas de tiempo. Valide la ruta del cuerpo del ego comprobando colisiones con obstáculos en el entorno.

Cree el objeto dynamicCapsuleList. Extraiga la cantidad máxima de pasos para usar como cantidad de marcas de tiempo para las rutas de sus objetos.

obsList = dynamicCapsuleList;
numSteps = obsList.MaxNumSteps;

Añadir cuerpo del ego

Defina un cuerpo del ego especificando la identificación, la geometría y el estado juntos en una estructura. La geometría de la cápsula tiene una longitud de 3 my un radio de 1 m. Especifique el estado como una ruta lineal desde x = 0m hasta x = 100m.

egoID1 = 1;
geom = struct("Length",3,"Radius",1,"FixedTransform",eye(3));
states = linspace(0,1,obsList.MaxNumSteps)'.*[100 0 0];

egoCapsule1 = struct('ID',egoID1,'States',states,'Geometry',geom);
addEgo(obsList,egoCapsule1);

show(obsList,"TimeStep",[1:numSteps]);
ylim([-20 20])

Figure contains an axes object. The axes object contains an object of type patch.

Agregar obstáculos

Especifique estados para dos obstáculos que están separados del cuerpo del ego por 5 m en direcciones opuestas en el eje y. Supongamos que los obstáculos tienen la misma geometría geom que el cuerpo del ego.

obsState1 = states + [0 5 0];
obsState2 = states + [0 -5 0];

obsCapsule1 = struct('ID',1,'States',obsState1,'Geometry',geom);
obsCapsule2 = struct('ID',2,'States',obsState2,'Geometry',geom);

addObstacle(obsList,obsCapsule1);
addObstacle(obsList,obsCapsule2);

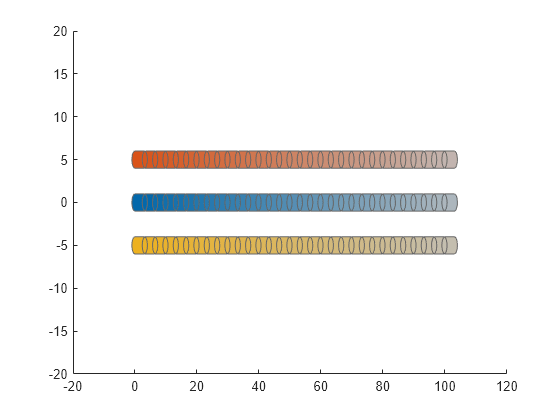

show(obsList,"TimeStep",[1:numSteps]);
ylim([-20 20])

Figure contains an axes object. The axes object contains 3 objects of type patch.

Actualizar obstáculos

Modifique las ubicaciones de los obstáculos y las dimensiones geométricas con el tiempo. Utilice la estructura generada previamente, modifique los campos y actualice los obstáculos utilizando las funciones de objeto updateObstacleGeometry y updateObstaclePose. Reduce el radio del primer obstáculo a 0,5 m y cambia la ruta para moverlo hacia el cuerpo del ego.

obsCapsule1.Geometry.Radius = 0.5;

obsCapsule1.States = ...
    [linspace(0,100,numSteps)' ... % x
     linspace(5,-4,numSteps)' ... % y
     zeros(numSteps,1)]; % theta

updateObstacleGeometry(obsList,1,obsCapsule1);
updateObstaclePose(obsList,1,obsCapsule1);

Comprobar si existen colisiones

Visualiza los nuevos rutas. Muestra dónde ocurren las colisiones entre el cuerpo del ego y un obstáculo, que la pantalla resalta en rojo. Tenga en cuenta que las colisiones entre los obstáculos no se controlan.

show(obsList,"TimeStep",[1:numSteps],"ShowCollisions",1);
ylim([-20 20])
xlabel("X (m)")
ylabel("Y (m)")

Figure contains an axes object. The axes object with xlabel X (m), ylabel Y (m) contains 3 objects of type patch.

Verifique programáticamente si hay colisiones utilizando la función de objeto checkCollision. La función devuelve un vector de valores lógicos que indica el estado de cada paso de tiempo. El vector se transpone con fines de visualización.

collisions = checkCollision(obsList)'
collisions = 1×31 logical array

   0   0   0   0   0   0   0   0   0   0   0   0   1   1   1   1   1   1   1   1   1   1   0   0   0   0   0   0   0   0   0

Para validar rutas con una gran cantidad de pasos, utilice la función any en el vector de valores de colisión.

if any(collisions)
    disp("Collision detected.")
end
Collision detected.

Actualizar ruta del ego

Especifica una ruta nueva para el cuerpo del ego. Visualice las rutas nuevamente, mostrando colisiones.

egoCapsule1.States = ...
    [linspace(0,100,numSteps)' ... % x
    3*sin(linspace(0,2*pi,numSteps))' ... % y
    zeros(numSteps,1)]; % theta

updateEgoPose(obsList,1,egoCapsule1);

show(obsList,"TimeStep",[1:numSteps],"ShowCollisions",1);
ylim([-20 20])

Figure contains an axes object. The axes object contains 3 objects of type patch.

Argumentos de entrada

contraer todo

Lista de cápsulas dinámicas, especificada como un objeto dynamicCapsuleList.

Parámetros del cuerpo del ego, especificados como una estructura de N elementos o un arreglo de estructuras, donde N es el número de cuerpos del ego agregados. Los campos de cada estructura definen la identificación, la geometría y los estados de un cuerpo del ego:

  • ID –– Entero que identifica cada objeto. Se almacena en la propiedad EgoIDs del objeto dynamicCapsuleList especificado por el argumento capsuleListObj.

  • States –– Ubicación y orientación del objeto como una matriz de M por 3, donde cada fila tiene la forma [x y theta] y M es el número de estados para el cuerpo del ego especificado en el marco mundial. La lista de estados asume que cada estado está separado por un intervalo de tiempo fijo. Las posiciones xy están en metros y theta en radianes.

  • Geometry –– Estructura con los campos Length, Radius y FixedTransform. Estos campos definen el tamaño del objeto basado en cápsula utilizando la longitud especificada para el cilindro y el radio de semicírculo para las tapas de los extremos. Para cambiar la geometría de la cápsula desde el origen predeterminado, especifique el campo FixedTransform como una transformación fija relativa al marco local de la cápsula. Para mantener el origen de la cápsula predeterminado, especifique la transformación como eye(3).

Capsule geometry image showing the position and orientation of the capsule dimensions. Positive X is the right direction in the world frame. Positive Y is up. Positive theta is a counter-clockwise rotation from the world frame. The capsule geometry has a radius for the circular ends and a length for the rectangular section in the middle.

Argumentos de salida

contraer todo

Resultado de la suma de cuerpos del ego, devuelto como un vector columna de elementos N de unos, ceros y unos negativos. N es la cantidad de cuerpos del ego especificada en el argumento egoStruct. Cada valor indica si el cuerpo asociado se agregó (1), se actualizó (0) o es un duplicado (-1). Al agregar cuerpos de ego, si se encuentran múltiples estructuras con el mismo ID de cuerpo en el arreglo de estructuras egoStruct, entonces la función marca la entrada anterior como duplicada y la ignora.

Capacidades ampliadas

expandir todo

Generación de código C/C++
Genere código C y C++ mediante MATLAB® Coder™.

Historial de versiones

Introducido en R2020b
