obstacleGeometry

Propiedades geométricas de los obstáculos.

Descripción

[obstacleIDs,geomStruct] = obstacleGeometry(capsuleListObj) devuelve el ID del obstáculo y los parámetros de geometría para cada obstáculo en la lista de cápsulas.

[obstacleIDs,geomStruct] = obstacleGeometry(capsuleListObj,selectObstacleIDs) especifica para qué obstáculo se devolverán los parámetros de ID y geometría.

ejemplo

[obstacleIDs,geomStruct,status] = obstacleGeometry(capsuleListObj,selectObstacleIDs) devuelve un indicador de si cada ID en selectobstacleIDs existe.

Ejemplos

contraer todo

Añade obstáculos a un entorno utilizando el objeto dynamicCapsuleList. Modifica las propiedades de los obstáculos. Eliminar un obstáculo del entorno. Visualice los estados de todos los objetos del entorno en diferentes marcas de tiempo.

Cree el objeto dynamicCapsuleList. Extraiga el número máximo de pasos para utilizar como número de marcas de tiempo para las rutas de los objetos.

capsuleList = dynamicCapsuleList;
numSteps = capsuleList.MaxNumSteps;

Agregar obstáculos

Especifique los estados de los dos obstáculos como una ruta lineal desde x = 0 m hasta x = 100 m . Los dos obstáculos están separados por 10 m en direcciones opuestas en el eje y.

obsState = linspace(0,1,numSteps)'.*[100 0 0];
obsState1 = obsState+[0 10 0];
obsState2 = obsState+[0 -10 0];

Genere poses predeterminadas y estructuras geométricas para los dos obstáculos utilizando ID de obstáculos.

[obsIDs,obsPoseStruct] = obstaclePose(capsuleList,[1 2]);
[obsIDs,obsGeomStruct] = obstacleGeometry(capsuleList,obsIDs);

Actualizar obstáculos

Asigna los estados a los obstáculos.

obsPoseStruct(1).States = obsState1;
obsPoseStruct(2).States = obsState2;

Aumente el radio del primer obstáculo a 2 m.

obsGeomStruct(1).Geometry.Radius = 2;

Actualice los obstáculos utilizando las funciones de objeto updateObstaclePose y updateObstacleGeometry.

updateObstaclePose(capsuleList,obsIDs,obsPoseStruct);
updateObstacleGeometry(capsuleList,obsIDs,obsGeomStruct);

Visualiza los obstáculos.

show(capsuleList,'TimeStep',1:numSteps);
axis equal

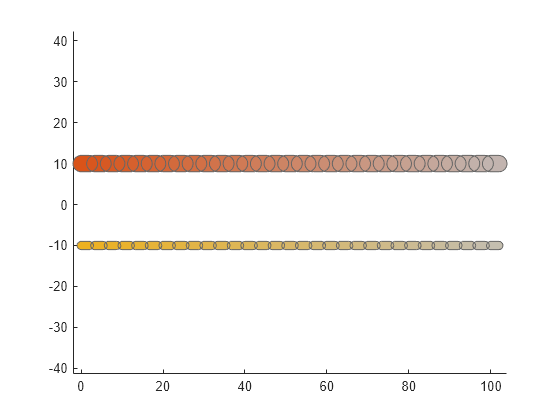

Figure contains an axes object. The axes object contains 2 objects of type patch.

Eliminar obstáculos

Elimine el primer obstáculo de la lista de cápsulas especificando su ID.

removeObstacle(capsuleList,1);

Visualiza los obstáculos nuevamente.

show(capsuleList,'TimeStep',1:numSteps);
axis equal

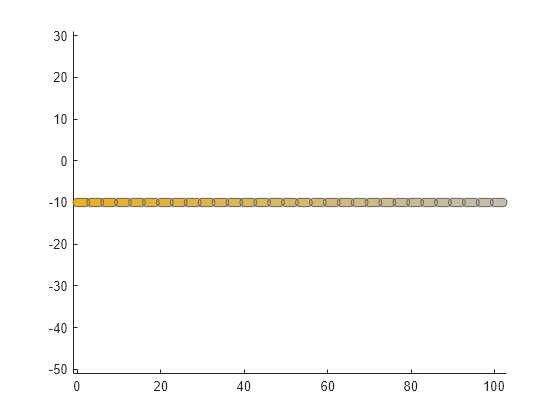

Figure contains an axes object. The axes object contains an object of type patch.

Argumentos de entrada

contraer todo

Lista de cápsulas dinámicas, especificada como un objeto dynamicCapsuleList o dynamicCapsuleList3D.

ID de obstáculos, especificados como un vector de números enteros positivos. La función devuelve los ID de los obstáculos y los parámetros de geometría solo para los obstáculos especificados en este vector.

Argumentos de salida

contraer todo

ID de obstáculos, devueltos como un vector de números enteros positivos.

Parámetros de geometría para obstáculos, devueltos como una estructura o un arreglo de estructuras donde cada estructura contiene los campos de la estructura en el campo Geometry del obstáculo asociado. Los campos de esta estructura dependen de si está utilizando un objeto dynamicCapsuleList o dynamicCapsuleList3D.

Indicación de existencia de un obstáculo, devuelto como un vector columna de elementos N de unos, ceros y unos negativos. Cada valor indica si el obstáculo asociado existe (1), está actualizado (0) o es un duplicado (-1). Si especifica el mismo ID de cuerpo del ego más de una vez en el argumento selectObstacleIDs, la función marca todas las instancias de ese ID después de la primera como duplicados y las ignora.

Capacidades ampliadas

expandir todo

Generación de código C/C++
Genere código C y C++ mediante MATLAB® Coder™.

Historial de versiones

Introducido en R2020b
