imufilter

Orientación a partir de lecturas de acelerómetro y giroscopio.

Descripción

imufilter System object™ fusiona datos del sensor acelerómetro y giroscopio para estimar la orientación del dispositivo.

Para estimar la orientación del dispositivo:

1. Cree el objeto imufilter y configure sus propiedades.

2. Llame al objeto con argumentos, como si fuera una función.

Para más información sobre el funcionamiento de los System objects, consulte ¿Qué son los System Objects?

Creación

Sintaxis

FUSE = imufilter

FUSE = imufilter('ReferenceFrame',RF)

FUSE = imufilter(___,Name=Value)

Descripción

FUSE = imufilter devuelve un filtro Kalman indirecto System object, FUSE, para la fusión de datos del acelerómetro y el giroscopio para estimar la orientación del dispositivo. El filtro utiliza un vector de estado de nueve elementos para rastrear el error en la estimación de la orientación, la estimación del sesgo del giroscopio y la estimación de la aceleración lineal.

FUSE = imufilter('ReferenceFrame',RF) devuelve un filtro imufilter System object que fusiona datos del acelerómetro y del giroscopio para estimar la orientación del dispositivo en relación con el marco de referencia RF.

FUSE = imufilter(___,Name=Value) establece una o más propiedades utilizando argumentos de nombre-valor además de cualquiera de los argumentos de entrada anteriores.

Ejemplo: FUSE = imufilter('SampleRate',200,'GyroscopeNoise',1e-6) crea un System object, FUSE, con una frecuencia de muestreo de 200 Hz y un ruido de giroscopio establecido en 1e-6 radianes por segundo al cuadrado.

Argumentos de entrada

RF — Marco de referencia del filtro

'NED' (predeterminado) | 'ENU'

Marco de referencia del filtro, especificado como 'NED' (Noreste-Abajo) o 'ENU' (Este-Norte-Arriba).

Tipos de datos: char | string

Propiedades

A menos que se indique lo contrario, las propiedades son no ajustables, lo que significa que no puede modificar sus valores después de llamar al objeto. Los objetos se bloquean cuando llama a ellos, y la función release los desbloquea.

Si una propiedad es ajustable, puede modificar su valor en cualquier momento.

Para obtener más información sobre cómo modificar los valores de las propiedades, consulte Diseñar sistemas en MATLAB utilizando System objects.

SampleRate — Frecuencia de muestreo de datos del sensor de entrada (Hz)

100 (predeterminado) | escalar finito positivo

Frecuencia de muestreo de los datos del sensor de entrada en Hz, especificada como un escalar finito positivo.

Ajustable: No

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

DecimationFactor — Factor de diezmado mediante el cual se reduce la frecuencia de muestreo de los datos del sensor de entrada

1 (predeterminado) | escalar entero positivo

Factor de diezmado mediante el cual se reduce la frecuencia de muestreo de los datos del sensor de entrada, especificado como un escalar entero positivo.

El número de filas de las entradas, accelReadings y gyroReadings, debe ser un múltiplo del factor de diezmado.

Ajustable: No

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

AccelerometerNoise — Varianza del ruido de la señal del acelerómetro ((m/s²)²)

0.00019247 (predeterminado) | escalar real positivo

Varianza del ruido de la señal del acelerómetro en (m/s²)², especificada como un escalar real positivo.

Ajustable: Yes

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

GyroscopeNoise — Varianza del ruido de la señal del giroscopio ((rad/s)²)

9.1385e-5 (predeterminado) | escalar real positivo

Varianza del ruido de la señal del giroscopio en (rad/s)², especificada como un escalar real positivo.

Ajustable: Yes

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

GyroscopeDriftNoise — Varianza de la deriva del giroscopio ((rad/s)²)

3.0462e-13 (predeterminado) | escalar real positivo

Varianza de la deriva del giroscopio en (rad/s)², especificada como un escalar real positivo.

Ajustable: Yes

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

LinearAccelerationNoise — Varianza del ruido de aceleración lineal ((m/s²)²)

0.0096236 (predeterminado) | escalar real positivo

Varianza del ruido de aceleración lineal en (m/s²)², especificada como un escalar real positivo. La aceleración lineal se modela como un proceso de ruido blanco filtrado de paso bajo.

Ajustable: Yes

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

LinearAcclerationDecayFactor — Factor de caída para la deriva de aceleración lineal

0.5 (predeterminado) | escalar en el rango [0,1)

Factor de caída para la deriva de aceleración lineal, especificado como un escalar en el rango [0,1). Si la aceleración lineal cambia rápidamente, configure LinearAccelerationDecayFactor en un valor más bajo. Si la aceleración lineal cambia lentamente, configure LinearAccelerationDecayFactor en un valor más alto. La deriva de la aceleración lineal se modela como un proceso de ruido blanco filtrado por paso bajo.

Ajustable: Yes

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

InitialProcessNoise — Matriz de covarianza para el ruido del proceso.

matriz de 9 por 9

Matriz de covarianza para el ruido del proceso, especificada como una matriz de 9 por 9. El valor predeterminado es:

  Columns 1 through 6

   0.000006092348396                   0                   0                   0                   0                   0
                   0   0.000006092348396                   0                   0                   0                   0
                   0                   0   0.000006092348396                   0                   0                   0
                   0                   0                   0   0.000076154354947                   0                   0
                   0                   0                   0                   0   0.000076154354947                   0
                   0                   0                   0                   0                   0   0.000076154354947
                   0                   0                   0                   0                   0                   0
                   0                   0                   0                   0                   0                   0
                   0                   0                   0                   0                   0                   0

  Columns 7 through 9

                   0                   0                   0
                   0                   0                   0
                   0                   0                   0
                   0                   0                   0
                   0                   0                   0
                   0                   0                   0
   0.009623610000000                   0                   0
                   0   0.009623610000000                   0
                   0                   0   0.009623610000000

La matriz de covarianza del proceso inicial tiene en cuenta el error en el modelo de proceso.

Tipos de datos: single | double | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

OrientationFormat — Formato de orientación de salida

'quaternion' (predeterminado) | 'Rotation matrix'

Formato de orientación de salida, especificado como 'quaternion' o 'Rotation matrix'. El tamaño de la salida depende del tamaño de entrada, N, y del formato de orientación de salida:

• 'quaternion' –– La salida es un N por 1 quaternion.

• 'Rotation matrix' –– La salida es una matriz de rotación de 3 por 3 por N.

Tipos de datos: char | string

Uso

Sintaxis

[orientation,angularVelocity,residualData] = FUSE(accelReadings,gyroReadings)

Descripción

[orientation,angularVelocity,residualData] = FUSE(accelReadings,gyroReadings) fusiona las lecturas del acelerómetro y del giroscopio para calcular las mediciones de orientación y velocidad angular. El algoritmo supone que el dispositivo está parado antes de la primera llamada.

Argumentos de entrada

accelReadings — Lecturas del acelerómetro en el sistema de coordenadas del cuerpo del sensor (m/s²)

matriz de N por 3

Lecturas del acelerómetro en el sistema de coordenadas del cuerpo del sensor en m/s², especificadas como una matriz N por 3. N es el número de muestras y las tres columnas de accelReadings representan las [x y z] mediciones. Se supone que las lecturas del acelerómetro corresponden a la frecuencia de muestreo especificada por la propiedad SampleRate.

Tipos de datos: single | double

gyroReadings — Lecturas del giroscopio en el sistema de coordenadas del cuerpo del sensor (rad/s)

matriz de N por 3

Lecturas del giroscopio en el sistema de coordenadas del cuerpo del sensor en rad/s, especificadas como una matriz de N por 3. N es el número de muestras y las tres columnas de gyroReadings representan las [x y z] mediciones. Se supone que las lecturas del giroscopio corresponden a la frecuencia de muestreo especificada por la propiedad SampleRate.

Tipos de datos: single | double

Argumentos de salida

orientation — Orientación que rota cantidades desde el sistema de coordenadas global al sistema de coordenadas del cuerpo del sensor.

M-por-1 vector de cuaterniones (predeterminado) | Arreglo de 3 por 3 por M

Orientación que puede rotar cantidades de un sistema de coordenadas global a un sistema de coordenadas corporales, devuelta como cuaterniones o un arreglo. El tamaño y el tipo de orientation dependen de si la propiedad OrientationFormat está establecida en 'quaternion' o 'Rotation matrix':

• 'quaternion' –– La salida es un vector de cuaterniones M por 1, con el mismo tipo de datos subyacente que las entradas.

• 'Rotation matrix' –– La salida es un arreglo de matrices de rotación de 3 por 3 por M del mismo tipo de datos que las entradas.

El número de muestras de entrada, N, y la propiedad DecimationFactor determinan M.

Puede utilizar orientation en una función rotateframe para rotar cantidades desde un sistema de coordenadas global a un sistema de coordenadas del cuerpo del sensor.

Tipos de datos: quaternion | single | double

angularVelocity — Velocidad angular en el sistema de coordenadas del cuerpo del sensor (rad/s)

Arreglo de M por 3 (predeterminado)

Velocidad angular con el sesgo del giroscopio eliminado en el sistema de coordenadas del cuerpo del sensor en rad/s, devuelta como un arreglo M por 3. El número de muestras de entrada, N, y la propiedad DecimationFactor determinan M.

Tipos de datos: single | double

residualData — Datos de residuos y covarianza de residuos

estructura

Desde R2024a

Datos residuales y de covarianza residual, devueltos como una estructura.

Tipos de datos: struct

Funciones del objeto

Para usar una función de objeto, especifique el System object como el primer argumento de entrada. Por ejemplo, para liberar recursos de sistema de un System object llamado obj, utilice la siguiente sintaxis:

release(obj)

Específico de imufilter

tune	Ajuste los parámetros imufilter para reducir el error de estimación
residual	Calcular la covarianza residual y residual para imufilter

Comunes a todos los System objects

step	Ejecutar el algoritmo System object
release	Release resources and allow changes to System object property values and input characteristics
reset	Reset internal states of System object

Ejemplos

Estimar la orientación a partir de los datos de IMU

Cargue el archivo rpy_9axis, que contiene datos registrados de los sensores acelerómetro, giroscopio y magnetómetro de un dispositivo que oscila en cabeceo (alrededor del eje y), luego en guiñada (alrededor del eje z) y luego en balanceo (alrededor del eje x). El archivo también contiene la frecuencia de muestreo de la grabación.

load 'rpy_9axis.mat' sensorData Fs

accelerometerReadings = sensorData.Acceleration;
gyroscopeReadings = sensorData.AngularVelocity;

Cree un imufilter System object™ con una frecuencia de muestreo establecida en la frecuencia de muestreo de los datos del sensor. Especifique un factor de diezmado de dos para reducir el coste computacional del algoritmo.

decim = 2;
fuse = imufilter('SampleRate',Fs,'DecimationFactor',decim);

Pase las lecturas del acelerómetro y del giroscopio al objeto imufilter, fuse, para generar una estimación de la orientación del cuerpo del sensor a lo largo del tiempo. De forma predeterminada, la orientación se genera como un vector de cuaterniones.

q = fuse(accelerometerReadings,gyroscopeReadings);

La orientación se define por el desplazamiento angular requerido para rotar un sistema de coordenadas principal a un sistema de coordenadas secundario. Trazar la orientación en ángulos de Euler en grados a lo largo del tiempo.

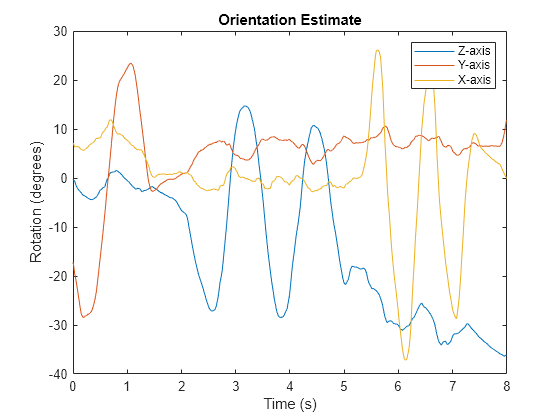

La fusión imufilter estima correctamente el cambio de orientación a partir de una orientación inicial asumida orientada al norte. Sin embargo, el eje x del dispositivo apuntaba hacia el sur cuando se grabó. Para estimar correctamente la orientación relativa a la orientación inicial verdadera o relativa a NED, utilice ahrsfilter.

time = (0:decim:size(accelerometerReadings,1)-1)/Fs;

plot(time,eulerd(q,'ZYX','frame'))
title('Orientation Estimate')
legend('Z-axis', 'Y-axis', 'X-axis')
xlabel('Time (s)')
ylabel('Rotation (degrees)')

Inclinación del modelo mediante lecturas de giroscopio y acelerómetro

Modele una IMU inclinable que contenga un acelerómetro y un giroscopio utilizando imuSensor System object ™. Utilice modelos ideales y realistas para comparar los resultados del seguimiento de orientación utilizando imufilter System object.

Cargue una estructura que describa el movimiento ground-truth y una frecuencia de muestreo. La estructura de movimiento describe rotaciones secuenciales:

1. guiñada: 120 grados en dos segundos

2. paso: 60 grados en un segundo

3. rollo: 30 grados durante medio segundo

4. balanceo: -30 grados durante medio segundo

5. tono: -60 grados en un segundo

6. guiñada: -120 grados durante dos segundos

En la última etapa, la estructura de movimiento combina la primera, segunda y tercera rotación en una rotación de un solo eje. La aceleración, la velocidad angular y la orientación se definen en el sistema de coordenadas NED local.

load y120p60r30.mat motion fs
accNED = motion.Acceleration;
angVelNED = motion.AngularVelocity;
orientationNED = motion.Orientation;

numSamples = size(motion.Orientation,1);
t = (0:(numSamples-1)).'/fs;

Cree un objeto de sensor IMU ideal y un objeto de filtro IMU predeterminado.

IMU = imuSensor('accel-gyro','SampleRate',fs);

aFilter = imufilter('SampleRate',fs);

En un bucle:

1. Simule la salida de la IMU alimentando el movimiento ground-truth al objeto del sensor de la IMU.

2. Filtre la salida de la IMU utilizando el objeto de filtro de IMU predeterminado.

orientation = zeros(numSamples,1,'quaternion');
for i = 1:numSamples

    [accelBody,gyroBody] = IMU(accNED(i,:),angVelNED(i,:),orientationNED(i,:));

    orientation(i) = aFilter(accelBody,gyroBody);

end
release(aFilter)

Trazar la orientación a lo largo del tiempo.

figure(1)
plot(t,eulerd(orientation,'ZYX','frame'))
xlabel('Time (s)')
ylabel('Rotation (degrees)')
title('Orientation Estimation -- Ideal IMU Data, Default IMU Filter')
legend('Z-axis','Y-axis','X-axis')

Modifique las propiedades de su imuSensor para modelar sensores del mundo real. Ejecute el ciclo nuevamente y trace la estimación de orientación a lo largo del tiempo.

IMU.Accelerometer = accelparams( ...
    'MeasurementRange',19.62, ...
    'Resolution',0.00059875, ...
    'ConstantBias',0.4905, ...
    'AxesMisalignment',2, ...
    'NoiseDensity',0.003924, ...
    'BiasInstability',0, ...
    'TemperatureBias', [0.34335 0.34335 0.5886], ...
    'TemperatureScaleFactor',0.02);
IMU.Gyroscope = gyroparams( ...
    'MeasurementRange',4.3633, ...
    'Resolution',0.00013323, ...
    'AxesMisalignment',2, ...
    'NoiseDensity',8.7266e-05, ...
    'TemperatureBias',0.34907, ...
    'TemperatureScaleFactor',0.02, ...
    'AccelerationBias',0.00017809, ...
    'ConstantBias',[0.3491,0.5,0]);

orientationDefault = zeros(numSamples,1,'quaternion');
for i = 1:numSamples

    [accelBody,gyroBody] = IMU(accNED(i,:),angVelNED(i,:),orientationNED(i,:));

    orientationDefault(i) = aFilter(accelBody,gyroBody);

end
release(aFilter)

figure(2)
plot(t,eulerd(orientationDefault,'ZYX','frame'))
xlabel('Time (s)')
ylabel('Rotation (degrees)')
title('Orientation Estimation -- Realistic IMU Data, Default IMU Filter')
legend('Z-axis','Y-axis','X-axis')

La capacidad del imufilter para rastrear los datos ground-truth se reduce significativamente cuando se modela una IMU realista. Para mejorar el rendimiento, modifique las propiedades de su objeto imufilter. Estos valores se determinaron empíricamente. Ejecute el ciclo nuevamente y trace la estimación de orientación a lo largo del tiempo.

aFilter.GyroscopeNoise          = 7.6154e-7;
aFilter.AccelerometerNoise      = 0.0015398;
aFilter.GyroscopeDriftNoise     = 3.0462e-12;
aFilter.LinearAccelerationNoise = 0.00096236;
aFilter.InitialProcessNoise     = aFilter.InitialProcessNoise*10;

orientationNondefault = zeros(numSamples,1,'quaternion');
for i = 1:numSamples
    [accelBody,gyroBody] = IMU(accNED(i,:),angVelNED(i,:),orientationNED(i,:));

    orientationNondefault(i) = aFilter(accelBody,gyroBody);
end
release(aFilter)

figure(3)
plot(t,eulerd(orientationNondefault,'ZYX','frame'))
xlabel('Time (s)')
ylabel('Rotation (degrees)')
title('Orientation Estimation -- Realistic IMU Data, Nondefault IMU Filter')
legend('Z-axis','Y-axis','X-axis')

Para cuantificar el rendimiento mejorado del imufilter modificado, grafique la distancia del cuaternión entre el movimiento de ground-truth y la orientación devuelta por el imufilter con propiedades predeterminadas y no predeterminadas.

qDistDefault = rad2deg(dist(orientationNED,orientationDefault));
qDistNondefault = rad2deg(dist(orientationNED,orientationNondefault));

figure(4)
plot(t,[qDistDefault,qDistNondefault])
title('Quaternion Distance from True Orientation')
legend('Realistic IMU Data, Default IMU Filter', ...
       'Realistic IMU Data, Nondefault IMU Filter')
xlabel('Time (s)')
ylabel('Quaternion Distance (degrees)')

Eliminar el sesgo de la medición de la velocidad angular

Este ejemplo muestra cómo eliminar el sesgo del giroscopio de una IMU usando imufilter.

Utilice kinematicTrajectory para crear una trayectoria con dos partes. La primera parte tiene una velocidad angular constante alrededor de los ejes y y z. La segunda parte tiene una velocidad angular variable en los tres ejes.

duration = 60*8;
fs = 20;
numSamples = duration * fs;
rng('default') % Seed the RNG to reproduce noisy sensor measurements.

initialAngVel = [0,0.5,0.25];
finalAngVel = [-0.2,0.6,0.5];
constantAngVel = repmat(initialAngVel,floor(numSamples/2),1);
varyingAngVel = [linspace(initialAngVel(1), finalAngVel(1), ceil(numSamples/2)).', ...
    linspace(initialAngVel(2), finalAngVel(2), ceil(numSamples/2)).', ...
    linspace(initialAngVel(3), finalAngVel(3), ceil(numSamples/2)).'];

angVelBody = [constantAngVel; varyingAngVel];
accBody = zeros(numSamples,3);

traj = kinematicTrajectory('SampleRate',fs);

[~,qNED,~,accNED,angVelNED] = traj(accBody,angVelBody);

Crea un imuSensor System object ™, IMU, con un giroscopio no ideal. Llame a IMU con la aceleración, la velocidad angular y la orientación de la ground-truth .

IMU = imuSensor('accel-gyro', ...
    'Gyroscope',gyroparams('RandomWalk',0.003,'ConstantBias',0.3), ...
    'SampleRate',fs);

[accelReadings, gyroReadingsBody] = IMU(accNED,angVelNED,qNED);

Crea un imufilter System object, fuse. Llame a fuse con las lecturas del acelerómetro y del giroscopio modelados.

fuse = imufilter('SampleRate',fs, 'GyroscopeDriftNoise', 1e-6);

[~,angVelBodyRecovered] = fuse(accelReadings,gyroReadingsBody);

Trace la velocidad angular ground-truth, las lecturas del giroscopio y la velocidad angular recuperada para cada eje.

La velocidad angular devuelta desde imufilter compensa el efecto del sesgo del giroscopio a lo largo del tiempo y converge a la velocidad angular real.

time = (0:numSamples-1)'/fs;

figure(1)
plot(time,angVelBody(:,1), ...
     time,gyroReadingsBody(:,1), ...
     time,angVelBodyRecovered(:,1))
title('X-axis')
legend('True Angular Velocity', ...
       'Gyroscope Readings', ...
       'Recovered Angular Velocity')
ylabel('Angular Velocity (rad/s)')

figure(2)
plot(time,angVelBody(:,2), ...
     time,gyroReadingsBody(:,2), ...
     time,angVelBodyRecovered(:,2))
title('Y-axis')
ylabel('Angular Velocity (rad/s)')

figure(3)
plot(time,angVelBody(:,3), ...
     time,gyroReadingsBody(:,3), ...
     time,angVelBodyRecovered(:,3))
title('Z-axis')
ylabel('Angular Velocity (rad/s)')
xlabel('Time (s)')

Algoritmos

Nota: El siguiente algoritmo sólo se aplica a un marco de referencia NED.

imufilter utiliza la estructura de filtro Kalman de seis ejes descrita en [1]. El algoritmo intenta rastrear los errores de orientación, desplazamiento del giroscopio y aceleración lineal para generar la orientación final y la velocidad angular. En lugar de rastrear la orientación directamente, el filtro Kalman indirecto modela el proceso de error, x, con una actualización recursiva:

$$x_k=\left[\begin{array}{c}{\theta }_k\\ b_k\\ a_k\end{array}\right]=F_k\left[\begin{array}{c}{\theta }_{k-1}\\ b_{k-1}\\ a_{k-1}\end{array}\right]+w_k$$

donde x_k es un vector de 9 por 1 que consta de:

• θ_k –– Vector de error de orientación de 3 por 1, en radianes, en el tiempo k

• b_k –– Vector de sesgo de velocidad angular cero del giroscopio 3 por 1, en radianes por segundo, en el tiempo k

• a_k –– Vector de error de aceleración de 3 por 1 medido en el marco del sensor, en g, en el tiempo k

• w_k –– Vector de ruido aditivo de 9 por 1

• F_k –– modelo de transición de estados

Dado que x_k se define como el proceso de error, la estimación a priori siempre es cero y, por lo tanto, el modelo de transición de estado, F_k, es cero. Esta idea da como resultado la siguiente reducción de las ecuaciones estándar de Kalman:

Ecuaciones de Kalman estándar:

$$\begin{array}{l}{x}_k^{-}=F_k{x}_{k-1}^{+}\\ P_k{}^{-}=F_k{P}_{k-1}^{+}{F}_k^T+Q_k\\ \\ y_k=z_k-H_k{x}_k^{-}\\ S_k=R_k+H_k{P}_k^{-}{H}_k{}^T\\ K_k=P_k^{-}{H}_k^T{\left(S_k\right)}^{-1}\\ x_k^{+}=x_k^{-}+K_k{y}_k\\ P_k^{+}=P_k{}^{-}-K_k{H}_k{P}_k{}^{-}\end{array}$$

Ecuaciones de Kalman utilizadas en este algoritmo:

$$\begin{array}{l}{x}_k^{-}=0\\ P_k{}^{-}=Q_k\\ \\ y_k=z_k\\ S_k=R_k+H_k{P}_k^{-}{H}_k{}^T\\ K_k=P_k^{-}{H}_k^T{\left(S_k\right)}^{-1}\\ x_k^{+}=K_k{y}_k\\ P_k^{+}=P_k{}^{-}-K_k{H}_k{P}_k{}^{-}\end{array}$$

donde

• x_k⁻ –– estimación del estado predicho (a priori); el proceso de error

• P_k⁻ –– estimación de covarianza prevista (a priori)

• y_k –– innovación

• S_k –– covarianza de la innovación

• K_k –– Ganancia de Kalman

• x_k⁺ –– estimación de estado actualizada (a posteriori)

• P_k⁺ –– estimación de covarianza actualizada (a posteriori)

k representa la iteración, el superíndice ⁺ representa una estimación a posteriori y el superíndice ⁻ representa una estimación a priori.

El gráfico y los siguientes pasos describen una iteración basada en un solo cuadro a través del algoritmo.

Antes de la primera iteración, las entradas accelReadings y gyroReadings se dividen en cuadros de 1 por 3 y cuadros de DecimationFactor por 3, respectivamente. El algoritmo utiliza las lecturas del acelerómetro más actuales correspondientes a la mayor parte de las lecturas del giroscopio.

Descripción detallada

Siga el algoritmo para obtener una explicación de cada etapa de la descripción detallada.

Modelo

El algoritmo modela la aceleración y el cambio angular como procesos lineales.

Predecir la orientación

La orientación del cuadro actual se predice estimando primero el cambio angular respecto del cuadro anterior:

$$\Delta {\phi }_{\left[N\times 3\right]}=\frac{\left(gyroReading{s}_{\left[N\times 3\right]}-gyroOffse{t}_{\left[1\times 3\right]}\right)}{fs}$$

donde N es el factor de diezmado especificado por la propiedad DecimationFactor, y fs es la frecuencia de muestreo especificada por la propiedad SampleRate. Los paréntesis indican las dimensiones de la matriz.

El cambio angular se convierte en cuaterniones utilizando la sintaxis de construcción rotvec quaternion:

$$\Delta Q_{\left[N\times 1\right]}=\mathrm{quaternion}(\Delta {\phi }_{\left[N\times 3\right]},\text{'}rotvec\text{'})$$

La estimación de orientación anterior se actualiza girándola por Δ Q:

$$q_{\left[1\times 1\right]}^{-}=\left(q_{\left[1\times 1\right]}^{+}\right)\left({\displaystyle \prod _{n=1}^N\Delta Q_n}\right)$$

Durante la primera iteración, la estimación de orientación, q⁻, se inicializa mediante ecompass con el supuesto de que el eje x apunta al norte.

Estimar la gravedad a partir de la orientación

El vector de gravedad se interpreta como la tercera columna del cuaternión, q⁻, en forma de matriz de rotación:

$$g_{\left[1\times 3\right]}={\left(rPrior(:,3)\right)}^T$$

Consulte ecompass para obtener una explicación de por qué la tercera columna de rPrior puede interpretarse como el vector de gravedad.

Estimar la gravedad a partir de la aceleración

Se realiza una segunda estimación del vector de gravedad restando la estimación de aceleración lineal decaida de la iteración anterior de las lecturas del acelerómetro:

$$gAcce{l}_{\left[1\times 3\right]}=accelReading{s}_{\left[1\times 3\right]}-linAccelprio{r}_{\left[1\times 3\right]}$$

Modelo de error

El modelo de error es la diferencia entre la estimación de la gravedad de las lecturas del acelerómetro y la estimación de la gravedad de las lecturas del giroscopio: $$z=g-gAccel$$.

Ecuaciones de Kalman

Las ecuaciones de Kalman utilizan la estimación de gravedad derivada de las lecturas del giroscopio, g, y la observación del proceso de error, z, para actualizar las matrices de ganancia de Kalman y de covarianza intermedia. La ganancia de Kalman se aplica a la señal de error, z, para generar una estimación de error a posteriori, x⁺.

Modelo de observación

El modelo de observación asigna el estado observado de 1 por 3, g, al estado real de 3 por 9, H.

El modelo de observación se construye como:

$$H_{\left[3\times 9\right]}=\left[\begin{array}{ccccccccc}0& g_z& -g_y& 0& -\kappa g_z& \kappa g_y& 1& 0& 0\\ -g_z& 0& g_x& \kappa g_z& 0& -\kappa g_x& 0& 1& 0\\ g_y& -g_x& 0& -\kappa g_y& \kappa g_x& 0& 0& 0& 1\end{array}\right]$$

donde g_x, g_y y g_z son los elementos x, y y z del vector de gravedad estimado a partir de la orientación, respectivamente. κ es una constante determinada por las propiedades SampleRate y DecimationFactor: κ = DecimationFactor/SampleRate.

Consulte las secciones 7.3 y 7.4 de [1] para obtener una derivación del modelo de observación.

Covarianza de la innovación

La covarianza de innovación es una matriz de 3 por 3 que se utiliza para rastrear la variabilidad en las mediciones. La matriz de covarianza de innovación se calcula como:

$$S_{\left[3\times 3\right]}=R_{\left[3\times 3\right]}+\left(H_{\left[3\times 9\right]}\right)\left(P_{\left[9\times 9\right]}^{-}\right){\left(H_{\left[3\times 9\right]}\right)}^T$$

donde

• H es la matriz del modelo de observación

• P⁻ es la estimación predicha (a priori) de la covarianza del modelo de observación calculado en la iteración anterior

• R es la covarianza del ruido del modelo de observación, calculada como:

  $$R_{\left[3\times 3\right]}=\left(\lambda \text{+}\xi \text{+}\kappa \left(\beta \text{+}\eta \right)\right)\left[\begin{array}{ccc}1& 0& 0\\ 0& 1& 0\\ 0& 0& 1\end{array}\right].$$

  Las siguientes propiedades definen la varianza del ruido del modelo de observación:

  • κ –– (DecimationFactor/SampleRate)²

  • β –– GyroscopeDriftNoise

  • η –– GyroscopeNoise

  • λ –– AccelerometerNoise

  • ξ –– LinearAccelerationNoise

Actualizar covarianza de estimación de error

La covarianza de la estimación del error es una matriz de 9 por 9 que se utiliza para rastrear la variabilidad en el estado.

La matriz de covarianza de estimación de error se actualiza como:

$$P_{\left[9\times 9\right]}^{+}=P_{\left[9\times 9\right]}^{-}-\left(K_{\left[9\times 3\right]}\right)\left(H_{\left[3\times 9\right]}\right)\left(P_{\left[9\times 9\right]}^{-}\right)$$

donde K es la ganancia de Kalman, H es la matriz de medición y P⁻ es la covarianza de estimación de error calculada durante la iteración anterior.

Predecir el error Estimar la covarianza

La covarianza de la estimación del error es una matriz de 9 por 9 que se utiliza para rastrear la variabilidad en el estado. La covarianza de estimación de error a priori, P⁻, se establece en la covarianza de ruido del proceso, Q, determinada durante la iteración anterior. Q se calcula como una función de la covarianza de estimación de error a posteriori, P⁺. Al calcular Q, se supone que los términos de correlación cruzada son insignificantes en comparación con los términos de autocorrelación y se establecen en cero:

$$Q=\left[\begin{array}{ccccccccc}{P}_{1,1}^{+}+{\kappa }^2\left(P_{4,4}^{+}+\beta +\eta \right)& 0& 0& -\kappa \left(P_{4,4}^{+}+\beta \right)& 0& 0& 0& 0& 0\\ 0& P_{2,2}^{+}+{\kappa }^2\left(P_{5,5}^{+}+\beta +\eta \right)& 0& 0& -\kappa (P_{5,5}^{+}+\beta )& 0& 0& 0& 0\\ 0& 0& P_{3,3}^{+}+{\kappa }^2\left(P_{6,6}^{+}+\beta +\eta \right)& 0& 0& -\kappa (P_{6,6}^{+}+\beta )& 0& 0& 0\\ -\kappa \left(P_{4,4}^{+}+\beta \right)& 0& 0& P_{4,4}^{+}+\beta & 0& 0& 0& 0& 0\\ 0& -\kappa (P_{5,5}^{+}+\beta )& 0& 0& P_{5,5}^{+}+\beta & 0& 0& 0& 0\\ 0& 0& -\kappa (P_{6,6}^{+}+\beta )& 0& 0& P_{6,6}^{+}+\beta & 0& 0& 0\\ 0& 0& 0& 0& 0& 0& {\nu }^2{P}_{7,7}^{+}+\xi & 0& 0\\ 0& 0& 0& 0& 0& 0& 0& {\nu }^2{P}_{8,8}^{+}+\xi & 0\\ 0& 0& 0& 0& 0& 0& 0& 0& {\nu }^2{P}_{9,9}^{+}+\xi \end{array}\right]$$

dónde

• P⁺ –– es la covarianza de estimación de error actualizada (a posteriori)

• κ –– DecimationFactor/SampleRate

• β –– GyroscopeDriftNoise

• η –– GyroscopeNoise

• ν –– LinearAcclerationDecayFactor

• ξ –– LinearAccelerationNoise

Consulte la sección 10.1 de [1] para obtener una derivación de los términos de la matriz de error del proceso.

Ganancia de Kalman

La matriz de ganancia de Kalman es una matriz de 9 por 3 que se utiliza para ponderar la innovación. En este algoritmo, la innovación se interpreta como el proceso de error, z.

La matriz de ganancia de Kalman se construye como:

$$K_{\left[9\times 3\right]}=\left(P_{\left[9\times 9\right]}^{-}\right){\left(H_{\left[3\times 9\right]}\right)}^T{\left({\left(S_{\left[3\times 3\right]}\right)}^T\right)}^{-1}$$

donde

• P^- –– covarianza del error previsto

• H –– modelo de observación

• S –– covarianza de la innovación

Actualizar un error posterior

La estimación del error a posterior se determina combinando la matriz de ganancia de Kalman con el error en las estimaciones del vector de gravedad:

$$x_{\left[9\times 1\right]}=\left(K_{\left[9\times 3\right]}\right){\left(z_{\left[1\times 3\right]}\right)}^T$$

Correcto

Orientación de estimación

La estimación de orientación se actualiza multiplicando la estimación anterior por el error:

$$q^{+}=\left(q^{-}\right)\left({\theta }^{+}\right)$$

Estimar la aceleración lineal

La estimación de la aceleración lineal se actualiza decayendo la estimación de la aceleración lineal de la iteración anterior y restando el error:

$$linAccelPrior=(linAccelPrio{r}_{k-1})\nu -a^{+}$$

donde

• ν –– LinearAcclerationDecayFactor

Estimar el desplazamiento del giroscopio

La estimación del desplazamiento del giroscopio se actualiza restando el error de desplazamiento del giroscopio del desplazamiento del giroscopio de la iteración anterior:

$$gyroOffset=gyroOffse{t}_{k-1}-b^{+}$$

Calcular la velocidad angular

Para estimar la velocidad angular, se promedia el marco de gyroReadings y se resta el desplazamiento del giroscopio calculado en la iteración anterior:

$$angularVelocit{y}_{\left[1\times 3\right]}=\frac{{\displaystyle \sum gyroReading{s}_{\left[N\times 3\right]}}}{N}-gyroOffse{t}_{\left[1\times 3\right]}$$

donde N es el factor de diezmado especificado por la propiedad DecimationFactor.

La estimación de compensación del giroscopio se inicializa en ceros para la primera iteración.

Referencias

[1] Open Source Sensor Fusion. https://github.com/memsindustrygroup/Open-Source-Sensor-Fusion/tree/master/docs

[2] Roetenberg, D., H.J. Luinge, C.T.M. Baten, and P.H. Veltink. "Compensation of Magnetic Disturbances Improves Inertial and Magnetic Sensing of Human Body Segment Orientation." IEEE Transactions on Neural Systems and Rehabilitation Engineering. Vol. 13. Issue 3, 2005, pp. 395-405.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Indicaciones y limitaciones de uso:

• Consulte System Objects in MATLAB Code Generation (MATLAB Coder).

• Este System object también admite la generación estricta de código de precisión simple.

Historial de versiones

Introducido en R2018b

R2024a: El objeto imufilter devuelve el residuo y la covarianza residual

Objeto imufilter, FUSE devuelve un tercer argumento de salida, residualData, que contiene residuos y covarianza residual almacenados como una estructura.

Consulte también

ecompass | imuSensor | ahrsfilter | gpsSensor
