Modelos dispersos de espacio de estados

Modelos de espacio de estados a gran escala con datos dispersos

Represente, combine y analice de manera eficiente modelos de espacio de estados a gran escala con datos dispersos en MATLAB® y Simulink®. El uso de una representación dispersa es ideal y eficiente, puesto que las representaciones de modelos densos para modelos a gran escala demandan una alta carga computacional y pueden dar lugar a tiempos de ejecución muy prolongados. Para más información, consulte Computational Advantages of Sparse Matrices.

Con las funciones disponibles, puede:

  • Realizar análisis de respuesta en los dominios del tiempo y la frecuencia con modelos dispersos

  • Especificar conexiones basadas en señales entre modelos dispersos y con otros modelos LTI

  • Especificar uniones físicas entre componentes de modelos dispersos

  • Transformar modelos dispersos entre representaciones de tiempo continuo y tiempo discreto

  • Linealizar a un modelo disperso cuando el modelo de Simulink tiene un bloque Descriptor State-Space (Simulink) o Sparse Second Order utilizando la función linearize (Simulink Control Design)

  • Linealizar un modelo EDP estructural o térmico a un modelo disperso utilizando la función linearize (Partial Differential Equation Toolbox)

Para más información sobre los modelos dispersos y las funciones disponibles, consulte Sparse Model Basics.

Funciones

expandir todo

sparssSparse first-order state-space model
mechssSparse second-order state-space model
getx0Map initial conditions from a mechss object to a sparss object
fullConvert sparse models to dense storage
imp2expConvert implicit linear relationship to explicit input-output relation
invInvertir modelos de sistemas dinámicos
getDelayModelState-space representation of internal delays
findopCompute operating condition from specifications (Desde R2023b)
fixInput Fix value of some inputs and delete them (Desde R2024a)
sminDAEReduce algebraic states in sparse state-space models while preserving sparsity (Desde R2024b)
sparssdataAccess first-order sparse state-space model data
mechssdataAccess second-order sparse state-space model data
showStateInfoState vector map for sparse model
spyVisualize sparsity pattern of a sparse model
stepRespuesta al escalón de un sistema dinámico
impulseGráfica de la respuesta al impulso del sistema dinámico; datos de la respuesta al impulso
initialRespuesta del sistema al modelo de espacio de estados inicial
lsimCalcular datos de simulación de respuesta en el tiempo de un sistema dinámico para entradas arbitrarias
bodeRespuesta en frecuencia de Bode de un sistema dinámico
nyquistRespuesta de Nyquist de un sistema dinámico
nicholsRespuesta de Nichols de un sistema dinámico
sigmaValores singulares de la respuesta en frecuencia de un sistema dinámico
passiveplotCompute or plot passivity index as function of frequency
dcgainGanancia (CC) de baja frecuencia del sistema LTI
evalfrEvaluar la respuesta del sistema en una frecuencia específica
freqrespEvaluar la respuesta del sistema en una cuadrícula de frecuencias
interfaceSpecify physical connections between components of mechss model
xsortSort states based on state partition
feedbackConexión de retroalimentación de múltiples modelos
parallelConexión paralela de dos modelos
appendAgrupar modelos añadiendo sus entradas y salidas
connectInterconexiones del diagrama de bloques de sistemas dinámicos
lftInterconexión generalizada de retroalimentación de dos modelos (producto estrella de Redheffer)
seriesConexión en serie de dos modelos
linearizeLinear approximation of Simulink model or subsystem
linearizeOptionsSet linearization options
linioCreate linear analysis point for Simulink model, Linear Analysis Plots block, or Model Verification block
linearize(To be removed) Linearize structural or thermal model (Desde R2021b)
linearizeInput(To be removed) Specify inputs to linearized model (Desde R2021b)
linearizeOutput(To be removed) Specify outputs of linearized model (Desde R2021b)

Bloques

Descriptor State-SpaceModel linear implicit system
Sparse Second OrderRepresent sparse second-order models in Simulink

Temas

Ejemplos destacados

Linearize Simulink Model to a Sparse Second-Order Model Object

Linearize Simulink Model to a Sparse Second-Order Model Object

Linearize to a sparse second-order model object from your Simulink model using Simulink Control Design™ software.

Análisis lineal de vigas en voladizo

Análisis lineal de vigas en voladizo

Construya un modelo de viga transitoria y realice un análisis lineal.

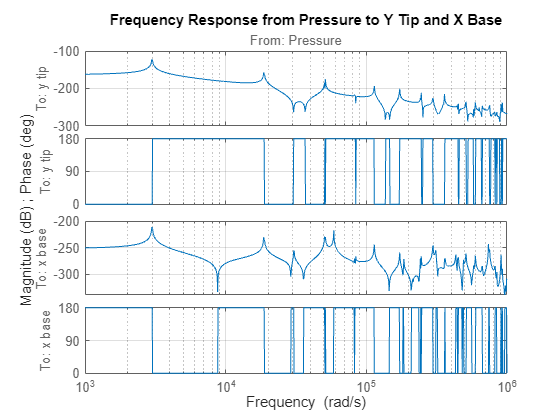

Linear Analysis of Tuning Fork

Linear Analysis of Tuning Fork

Linearize a tuning fork structural model using Partial Differential Equation Toolbox™ software and perform linear analysis.

Sparse Modal Truncation of Linearized Structural Beam Model

Sparse Modal Truncation of Linearized Structural Beam Model

Compute a low-order approximation of a sparse state-space model obtained from linearizing a structural beam model.
